Quelle distance prévoir entre les piliers pour un portail de 3m50 ?

Poser des piliers trop rapprochés ou trop écartés reste l’une des erreurs les plus fréquentes avant l’installation d’un portail. La confusion vient souvent du fait qu’on confond la largeur du portail affichée par le fabricant avec l’entraxe réel à prévoir entre les deux piliers. Pour un modèle de 3,50 m, ces deux chiffres ne sont jamais identiques.

Quelle distance exacte entre piliers pour un portail de 3m50 ?

Pour un portail battant de 3,50 m, l’entraxe entre les faces intérieures des piliers doit généralement se situer entre 3,55 m et 3,61 m. La cote la plus fréquemment retenue par les fabricants tourne autour de 3,56 m, mais la valeur exacte dépend du modèle choisi, du type de gonds, du jeu central entre les vantaux et surtout des indications techniques données par le fournisseur du portail.

Cette différence entre largeur nominale et largeur réelle à prévoir s’explique par les jeux de fonctionnement nécessaires : sans eux, les vantaux frotteraient contre les piliers et le portail ne pourrait tout simplement pas s’ouvrir ni se fermer correctement. C’est pourquoi il ne faut jamais construire ses piliers en se basant uniquement sur la cote annoncée en boutique.

Comment calculer l’entraxe : jeux et fixations à prévoir

Le calcul de l’entraxe repose sur une addition simple : la largeur du portail, à laquelle s’ajoutent les jeux latéraux et le jeu central entre les vantaux. Pour un portail de 3 500 mm, on compte en général 30 mm de dégagement latéral de chaque côté, soit 60 mm au total, plus environ 16 mm de jeu central entre les deux battants. Le résultat donne 3 500 + 60 + 16, soit 3 576 mm, arrondis en pratique à 3,58 m entre piliers.

Cette fourchette de 3 550 à 3 610 mm reste indicative. Certains modèles en aluminium avec des gonds plus volumineux nécessitent un dégagement supplémentaire, tandis que des systèmes plus compacts se contentent d’un jeu minimal. La marge de sécurité qu’on ajoute au calcul théorique évite les mauvaises surprises le jour de la pose.

Les jeux latéraux et le jeu central entre vantaux

Le jeu latéral correspond à l’espace laissé entre chaque vantail et son pilier, indispensable au bon débattement des gonds lors de l’ouverture. Le jeu central, lui, sépare les deux battants au moment de la fermeture : il évite qu’ils ne se touchent ou ne se coincent, notamment en cas de dilatation du matériau avec les variations de température.

Ces deux valeurs varient légèrement d’un fabricant à l’autre, ce qui explique pourquoi deux portails affichant la même largeur de 3,50 m peuvent exiger un entraxe différent de quelques centimètres.

L’épaisseur des gonds et platines de fixation

Les gonds et les platines de fixation ajoutent eux aussi de l’épaisseur au dispositif global. Une platine soudée ou boulonnée sur un pilier prend de la place, et cette épaisseur doit être intégrée dans le calcul de l’entraxe pour que la largeur de passage réelle corresponde bien à celle annoncée par le fabricant. Négliger ce détail conduit souvent à un passage plus étroit que prévu une fois le portail monté.

Battant ou coulissant : les différences d’entraxe

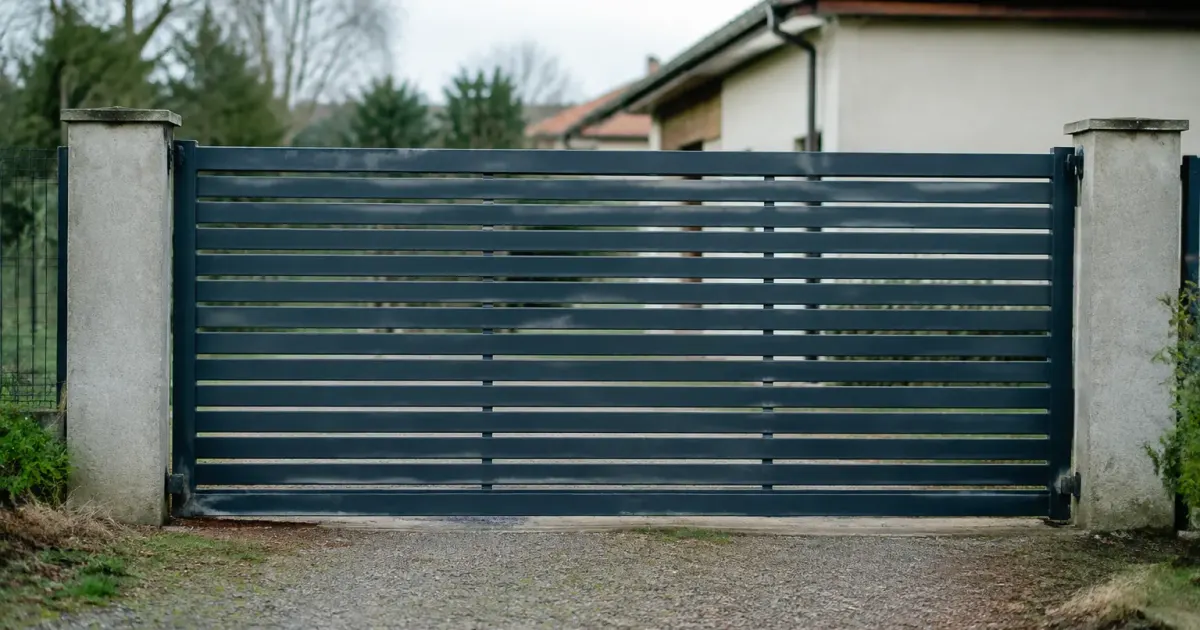

Le type de portail change radicalement la logique de calcul. Pour un portail battant, l’entraxe correspond à peu près à la largeur hors tout du portail, augmentée des jeux évoqués plus haut. La largeur de passage utile reste proche de la largeur nominale annoncée.

Pour un portail coulissant, la donne change complètement. Le vantail unique se déplace le long d’un rail latéral et vient se ranger derrière un pilier de recul, ce qui signifie que l’entraxe entre les deux piliers doit être nettement supérieur à la largeur du portail, parfois de plus de 2 mètres, pour laisser la place au vantail entièrement ouvert. Un portail coulissant de 3,50 m nécessite donc un espace total disponible bien plus large qu’un modèle battant équivalent.

Comment mesurer correctement entre piliers existants

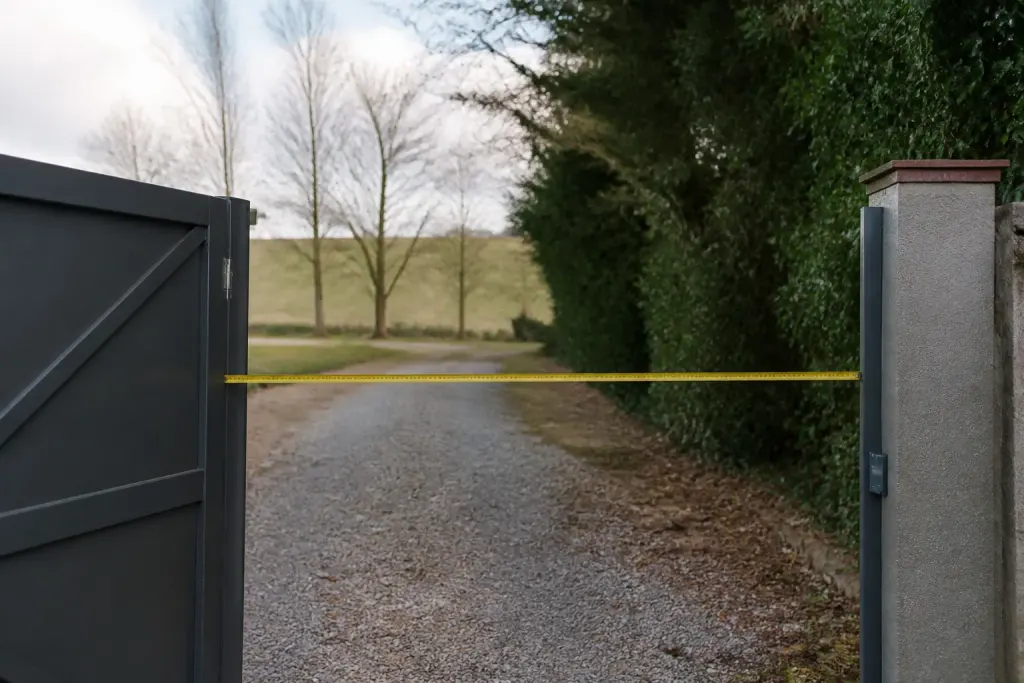

Quand les piliers sont déjà en place et qu’il faut y adapter un nouveau portail, la mesure en trois points reste la méthode la plus fiable. On mesure l’écart entre les faces intérieures en haut, au milieu et en bas des piliers, car un léger défaut d’aplomb ou de construction peut créer des différences de plusieurs centimètres selon la hauteur.

La plus petite des trois valeurs relevées sert de référence pour la commande du portail, afin d’être certain que les vantaux passeront sans forcer sur toute la hauteur de l’ouverture. Il faut aussi tenir compte du chapeau de pilier s’il déborde légèrement sur la face intérieure, car ce débord réduit d’autant la largeur de passage réelle disponible pour les gonds et les fixations.

Cas particuliers : motorisation et piliers non verticaux

L’ajout d’une motorisation modifie parfois les besoins d’espace, surtout pour les vérins qui nécessitent un dégagement latéral supplémentaire à l’arrière des vantaux quand le portail s’ouvre vers l’intérieur de la propriété. Il vaut mieux vérifier les préconisations du fabricant de motorisation avant de figer définitivement l’entraxe des piliers, car un espace insuffisant peut empêcher le bon débattement du système motorisé.

Les piliers non parfaitement verticaux posent un autre problème courant, notamment sur des installations anciennes ou des sols instables. Dans ce cas, on retient toujours la cote la plus contraignante parmi les trois mesures prises en hauteur, et on prévoit éventuellement des cales ou des ajustements sur les fixations pour compenser le défaut d’alignement sans compromettre le fonctionnement du portail.
